WYMIENNIKI C.W.U. POZIOME DWUPŁASZCZOWE W IZOLACJI POLISTYRENOWEJ

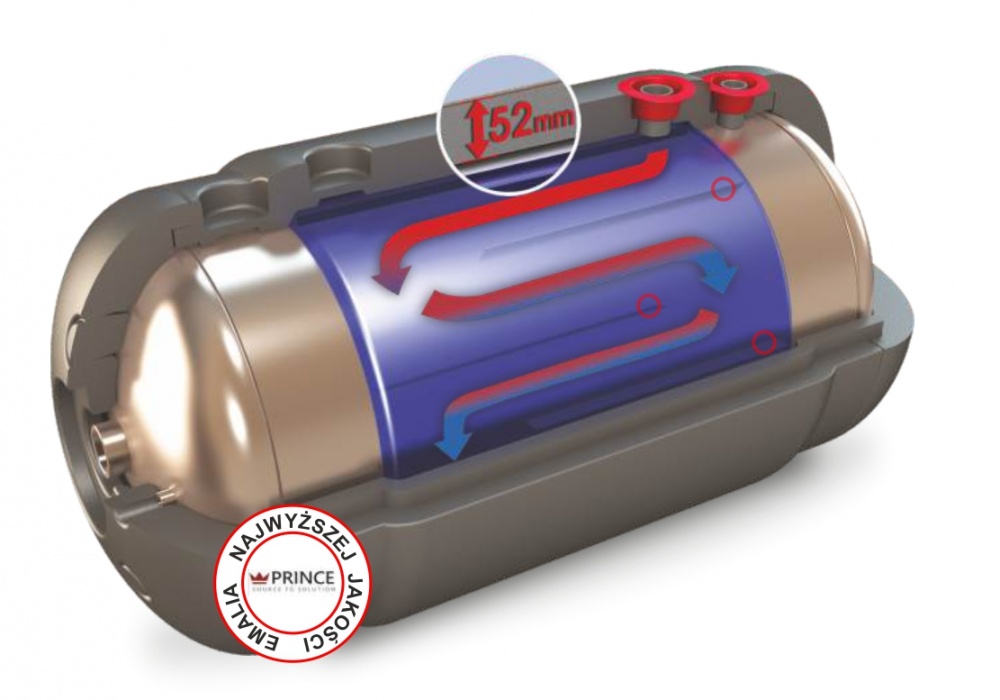

NOWOCZESNE OGRZEWACZE WGJ-g wykorzystujące płaszcz zewnętrzny jako element grzewczy, charakteryzujący się trzykrotnie większą powierzchnią wymiany ciepła w porównaniu do standardowej wężownicy urządzenia te posiadają zbiornik ciśnieniowy na wodę użytkową wykonany z wysokogatunkowej blachy stalowej pokrytej warstwą emalii ceramicznej.
OGRZEWANIE WODY za pomocą płaszcza grzewczego lub za pomocą opcjonalnie
zainstalowanej grzałki elektrycznej.
SKUTECZNA IZOLACJA TERMICZNA wykonana z pianki polistyrenowej (styropianu) w kolorze czarnym o grubości 52 mm.
INNOWACYJNE TURBOLATORY zastosowanie tego rozwiązania pozwoliło podnieść wydalność wymiennika o ok. 10%
REGULACJA TEMPERATURY ciepłej wody użytkowej za pomocą termostatu opcjonalnie zamontowanej grzałki elektrycznej w zakresie 25 do 75°C.
| 80 | 100 | 120 | 140 | ||
| Klasa efektywności energetycznej | A | A | A | A | |
| Straty postojowe* | W | 27 | 32 | 35 | 38 |
| Pojemność rzeczywista podgrzewacza | dm³ | 83 | 105 | 117 | 130 |
| Powierzchnia wymiennika | m2 | 0,6 | 0,7 | 0,82 | 0,95 |
|
Wydajność ciepłej wody użytkowej 80/10/45°C 70/10/45°C 60/10/45°C |
dm³/h |
420 / 325 / 250 |
515 / 430 / 300 |
610 / 500 / 360 |
700 / 580 / 410 |
|
Moc grzewcza 80/10/45°C 70/10/45°C 60/10/45°C |
kW | 16 / 14 / 10 | 20 / 17 / 12 | 24 / 20 / 14 | 28 / 23 / 16 |
| Przepływ wody grzewczej | m2/h | 1,35 | 1,5 | 1,65 | 1,8 |
| Strata ciśnienia | mbar | 32 | 30 | 30 | 28 |
| Wskaźnik mocy Nl | 1 | 1,2 | 1,4 | ||
| Parametry pracy zbiornika wody użytkowej | pr=0,6 MPa, tr=80°C | ||||
| Parametry czynnika grzewczego | pr=0,2 MPa, tr=100°C | ||||

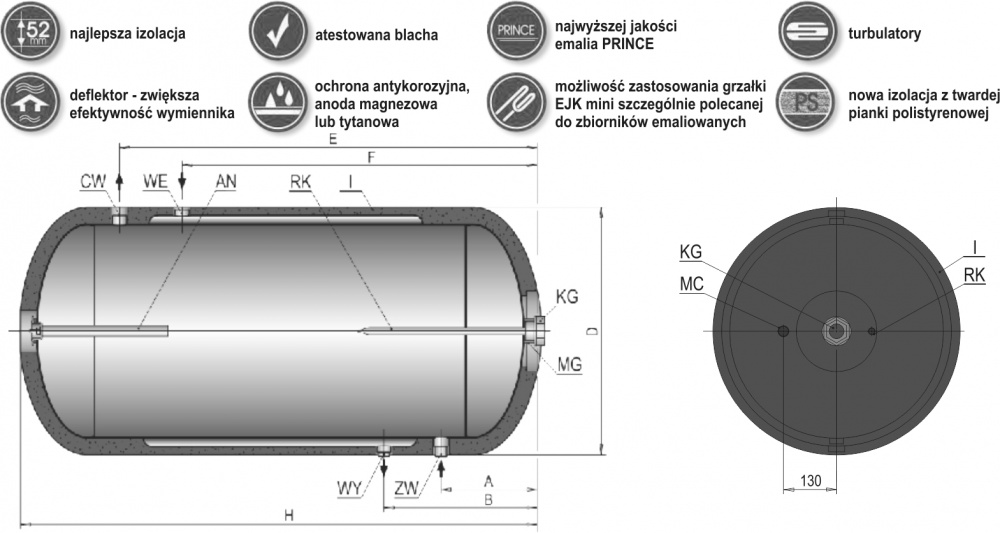

| D | mm | 530 | 530 | 5530 | 530 |
| H | mm | 900 | 1100 | 1200 | 1300 |
| E | mm | 625 | 795 | 895 | 995 |
| F | mm | 540 | 700 | 800 | 900 |
| A | mm | 155 | 165 | 165 | 165 |
| B | mm | 240 | 260 | 260 | 260 |
| Ciężar podgrzewacza bez wody | kg | 39 | 51 | 56 | 62 |
* zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem Komisji UE nr 812/2013
